국내 보호계전기는 1980년대 까지 유도원판형의 아나로그 Type이 주로 사용되었으며, 지금까지도 많이 사용하고 있습니다. 1990년대는 Static Type(정지형)의 사용이 보편화되었으며, 최근에는 디지털 및 수치 연산식의 사용이 일반화되는 추세입니다. 대용량 수용가의 경우는 계통사고 시 파급사고가 발생할 경우 그 피해가 커지므로, 보호계전기의 선택차단은 매우 중요합니다. 또한, 전력회사의 단락용량 증가와 구내 고장전류 증가로 보호계전기는 5년 정도 주기로 재검토하는 것이 바람직합니다.




보호계전기 정정과 관련하여 다음의 서적 및 자료를 참고합니다.
1) National Electrical Cord (NEC)
2) ANSI/IEEE Std. 242
IEEE Recommended Practice for Protection and Coordination of Industrial and Commercial Power System
3) ANSI/IEEE Std. 141
IEEE Recommended Practice for Eletric Power Distribution for Industrial Plants
4) ANSI/IEEE C37. 91
IEEE Guide for Protective Pelay Applications to Power Transformer
5) 한전 보호 계전기 정정지침




보호계전기의 한시 Tap·Lever·순시 Tap을 선정하는 경우 다음의 시간을 고려하여야 합니다.
1) 한시요소 : 0.3 ~ 0.4 Sec
CIRCUIT BREAKER OPENING TIME ------------------------- 0.08 Sec
RELAY OVERTRAVEL ------------------------------------ 0.10 Sec
SAFETY FACTOR FOR CT SATURATION, SETTING ERROR ---- 0.12~0.22Sec
2) 순시요소 : 0.15 ~ 0.25 Sec
INSTANTANEOUS RESET ----------------------- 0.03 Sec
VCB OPENING TIME --------------------------- 0.05 Sec
SAFETY FACTOR ------------------------------ 0.07 Sec

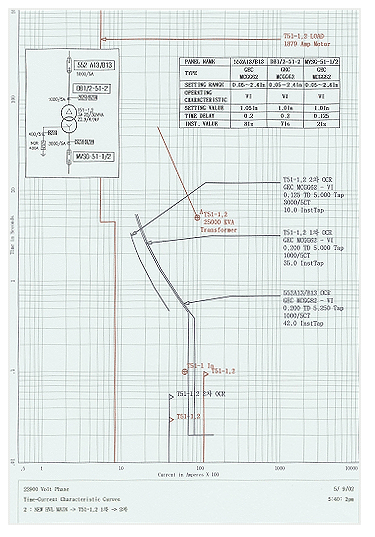

① 50/65MVA, 154kV/22.9kV-직접접지 계통의 경우

② 25/30MVA, 22.9kV/6.9kV-400A 저항접지 계통의 경우

③ 25/30MVA, 22.9kV/6.9kV-400A 저항접지 계통의 경우
  (1540kW 고압전동기 보호용 Motor Protection Relay)

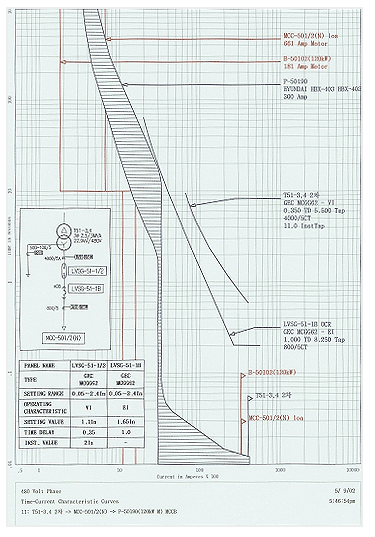

④ 2.5/3MVA, 22.9kV/480V-직접접지 계통의 경우

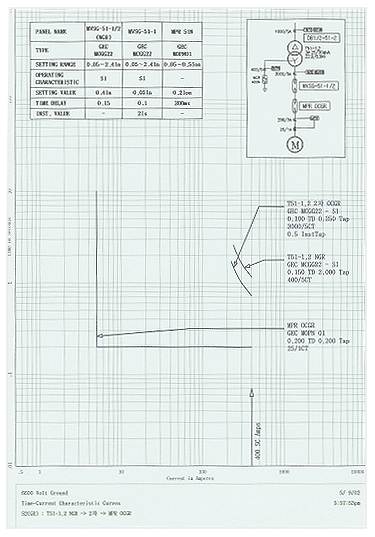

⑤ 25/30MVA, 22.9kV/6.9kV-400A 저항접지 계통의 지락보호 협조곡선
